油气田井下打捞工具详解第四篇（25-32）

转自一点石油

25.Y111-115封隔器

Y111-115封隔器与其它工具配合，实现分层找水、分层采油、分层压裂、酸化、找窜、封窜。

1、名    称：Y111-115封隔器

2、结    构：由上部接头、销钉、调节环、胶筒、隔环、承压接头、中心管、剪钉、键、导向头组成。

3、技术规范：

最大外径:Ф115mm ,内通径:Ф62mm ,长度:765mm ,座封载荷:60～80kN ,工作温度≤120℃,工作压力≤8MPa 。

4、工作原理：

利用尾管或支撑卡瓦支撑，管柱载荷坐封，压缩胶筒，胶筒膨胀封隔油套环形空间。

5、操作方法：

下井前地面检查完好、灵活;下至预定位置，借助其它支撑，下放管柱，压缩胶筒，封隔油套环空。解封时，上提管柱使胶筒收回即可。

6、适用范围及用途：

适用于Ф139.7mm套管井的分层卡堵水、找水和试油。

7、注意事项：

26.Y211-115封隔器

Y211-115封隔器与其它工具配合，实现分层找水、分层采油、分层压裂、酸化、找窜、封窜。

1、名    称：Y211-115封隔器

2、结    构：由密封、轨道换向、卡瓦总成三部分组成。

3、技术规范：

最大外径:Ф115mm ,最小通径:Ф48mm ,长:2067mm ,座封载荷:80～100kN ,工作温度≤120℃,工作压差≤15MPa 。

4、工作原理：

坐封时按所需坐封高度上提后下放，依靠扶正器弹簧张力，滑环销钉由短槽运动至长槽，卡瓦被锥体撑开卡在套管上；同时，剪钉被剪断，上接头、中心管下行压缩胶筒，胶筒膨胀封隔油套环形空间。解封时，上提管柱，锥体退出，卡瓦、胶筒收回而解封。

5、操作方法：

下井前检查封隔器是否完好、灵活；下至预定位置，上提管柱至座封高度，缓慢下放，即可使封隔器座封；解封时，上提油管超过座封高度即可解封。

6、适用范围及用途：

适用于Ф139.7mm套管井的分层堵水、找水和试油。

7、注意事项：

27.K344-114封隔器

K344-114封隔器用于与其它工具配合，实现分层找水、分层注水、分层压裂、酸化、找窜、封窜。

1、名    称：K344-114封隔器

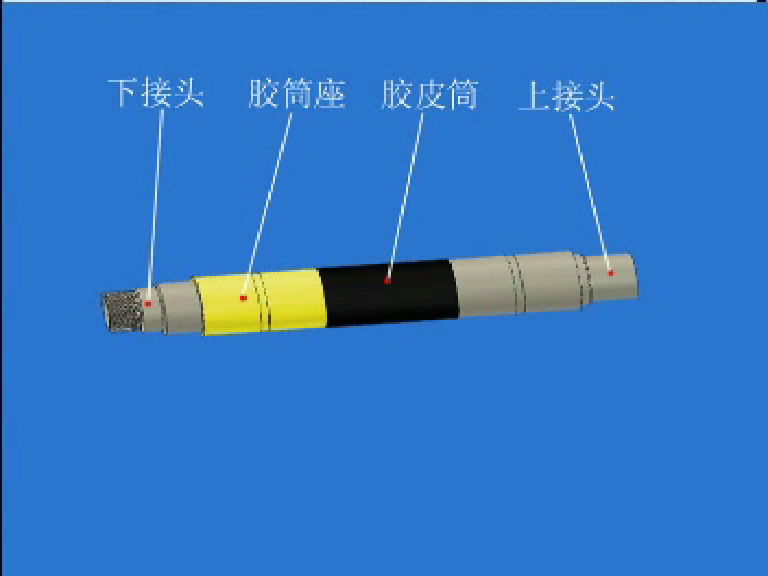

2、结    构：由上接头、胶筒座、中心管、胶皮筒、硫化芯子、密封圈、下接头组成。

3、技术规范：

最大外径:Ф114mm ,最小通径:Ф58mm ,长:911mm ,座封压力:1.0-1.2MPa ,工作温度55℃ ，工作压力45MPa 。

4、工作原理：

通常与配水器配套使用，下至预定位置后，向油管内注入高压水，因油套存在压差，流体进入胶筒内腔，胶皮筒扩张密封油套环形空间。停注后，它靠胶筒张力将胶筒内腔液体挤出，胶筒收缩达到解封的目的。

5、操作方法：

下井前地面检查；与配套工具下至预定位置，从油管内注入高压水，在节流器的作用下，实现座封；解封时，泄掉油管内压力，即可起出封隔器。

6、适用范围及用途：

适用于Ф139.7mm套管井的分层注水、找水，分层压裂、酸化和喷砂射孔等项工艺施工。

7、注意事项：

28.Y341-115封隔器

Y341-115封隔器与其它工具配合，实现分层找水、分层注水、分层试油。

1、名    称：Y341-115封隔器

2、结    构：由锚定机构、密封总成、座封锁紧机构组成。

3、技术规范：

钢体最大外径:Ф115mm ,钢体最小通径:Ф59mm ,坐封压力:16～20MPa ,工作温度≤120℃,工作压差≤15MPa ,胶筒形式:YS式 ,连接螺纹:Ф73mmTBG 。

4、工作原理：

下至设计位置后，油管内打压，使反洗井活塞下行，同时推动座封活塞上行，带动锁套和胶筒座上行压缩胶筒，卡环锁紧，达到密封油套环形空间的目的。反洗井时，洗井活塞上行，打开洗井通道，液体由底部球阀从油管返出。解封时下放油管，使解封锁块失去内支撑，使封隔器解封。

5、操作方法：

下井前地面检查；与配套工具下至预定位置，从油管内打压16～20MPa ,稳压5～6min ,实现座封；打开油管闸门，从环空注入洗井液即实现反洗井；上提油管，卸下悬挂器，下放管柱即可解封。

6、适用范围及用途：

适用于:Ф139.7mm套管井的分层注水、找水。

7、注意事项：

29.ZX-P140偏心辊子整形器

偏心辊子整形器是对油、气、水井套管轻度变形进行整形修复的专用工具，以ZX-P140偏心辊子整形器为例来说明。

1、名    称：ZX-P140偏心辊子整形器

2、结    构：由偏心轴、上辊、中辊、下辊、锥辊、钢球及丝堵等组成。

3、技术规范：

接头螺纹:Ф73mmREG ,整形范围:Ф105mm～Ф126mm , 最大整形量:13mm ,水眼直径:Ф16mm,整形率96% ,许用最大扭矩:5541N·m 。

4、工作原理：

当钻柱沿自身轴线旋转时，上、下辊绕自身轴线作旋转运动，而中辊轴线由于与上、下辊轴线有一偏心距e ,必绕钻具中心线以¹/₂D中+e为半径作圆周运动，这样就形成一组曲轴凸轮机构，形成以上、下辊为支点，中辊以旋转挤压的形式对变形部位套管进行修整。除此之外，当工具在变形较复杂的井段内工作时，由于变形量的不同，上下辊与中辊又可互为支点，但各支点的阻力各不相同，因此具有偏心距e的偏心轴旋转时，在变形量小阻力小的支点处，辊子边滚动边外挤。在变形量大阻力也大的支点处，偏心轴与辊子间产生滑动摩擦运动，并对变形部位向外挤胀。

5、操作方法：

1)  用卡尺检查各辊子尺寸是否符合设计要求。各辊子与轴的径向间隙不得大于0.5mm。

2)  安装后用手转动各辊子是否灵活，上下滑动辊子，其窜动量不得大于1mm。

3)  检查滚珠口丝堵是否上紧。上紧后锥辊应灵活转动，不能有任何卡阻现象。

4)  将工具各部涂油，接上钻柱，下入井中。

5)  下至变形位置以上1m～2m处，开泵循环，待洗井平稳后启动转盘空转。

6)  慢放钻柱，使辊子逐渐进入变形井段，转盘扭矩增大后，缓慢进尺，直至通过变形井段。

7) 上提钻柱，用较高的转速反复进行划眼，直至能比较顺利地上下通过为止。

6、适用范围及用途：

该工具可以对油、气、水井轻度变形的套管进行整形修复，最大可恢复到原套管内径的98% 。

7、注意事项：

30.弹簧式套管刮削器

弹簧式套管刮削器是用于刮削套管内壁，消除套管内壁水泥、硬蜡、盐垢及炮眼毛刺的专用工具，以GX140T弹簧式套管刮削器为例来说明。

1、名    称：GX140T弹簧式套管刮削器

2、结    构：壳体、刀板、刀板座、固定块、螺旋弹簧、内六角螺钉、接头等组成。

3、技术规范：

壳体外径:Ф110mm ,接头螺纹:NC31 ,刀片伸出最大外径:Ф133mm ,刀片伸出最小外径:Ф115mm ,水眼直径:Ф25mm ,刮削范围:Ф117mm～Ф128mm。

4、工作原理：

刀片在井内紧贴套管内壁, 上提或下放管柱,刀片对井壁上的脏物进行刮削。

5、操作方法：

1) 根据套管内径选择合适刮削器，并确定刮削深度。

2) 拧紧各部螺纹后可直接下至刮削位置，开泵反循环。

3) 待循环正常后，边缓慢旋转工具，边缓慢下放，然后上提工具，反复进行。

4) 当指重表读数无任何变化，即下放悬重不变，上提悬重不升时，说明刮削干净。

6、适用范围及用途：

适用于Ф139.7mm套管内, 清除井壁杂物和射孔炮眼毛刺, 使套管内畅通无阻。

7、注意事项：

1)  工具与管柱的连接丝扣必须上紧，防止接头松扣。

2)  刮削器下井过程中如遇阻，可缓慢旋转几圈再下放，但不可强下。

3)  刮削过程中，自始至终必须保持循环畅通。

31.空心配水器

空心配水器是属于注水井控制类工具，用于分层注水、测试、调配，以KHD401活动空心配水器为例来说明。

1、名    称：KHD401活动空心配水器

2、结    构：由投捞部分和固定部分组成。

3、技术规范：

钢体最大外径:Ф106mm，工具总长:542mm ，开启压差:0.5～0.7MPa ，工作压力:15MPa，芯子外径: Ф58mm，芯子长度:250mm 。

4、工作原理：

当注入水克服弹簧力时，凡尔上推弹簧离开凡尔座注入水通过凡尔与凡尔座间的间隙进入油套环空并注入地层，调配水量时，用投捞工具捞出芯子更换水嘴即可。

5、操作方法：

下井前检查配水器丝扣、弹簧是否完好；按要求下入井内设计深度；更换芯子、水嘴时，必须使芯子坐牢。

6、适用范围及用途：

用于分层注水、测试、调配。

7、注意事项：

1) 调整定压弹簧，使凡尔开启压力达到座封压力（大于封隔器座封压力）。

2) 连接配水器时，不得使配水器弹簧受挤压；下井过程中平稳操作，不得猛提猛放。

3) 配水器下井时顺序不得颠倒，自下而上为:405、404、403、402、401。

32.铅模

铅模是探测井下落鱼鱼顶状态和套管情况的一种常用检测工具，以Ф118mm铅模为例来说明。

1、名    称：Ф118mm铅模

2、结    构：接箍、短节、拉筋、铅体等组成，中间有水眼。

3、技术规范：

铅模外径:Ф118mm ,接头螺纹:Ф73mmTBG ,水眼直径:Ф25mm,铅体高度:200mm,底部铅体厚度:35mm,侧面铅体厚度:13mm,模芯直径:Ф73mm。

4、工作原理：

依靠铅的硬度小，塑性好的特点，在钻压作用下与落鱼或变形套管接触，产生塑性变形，从而间接反映出鱼顶状态或套管情况。

5、操作方法：

1) 铅模完好，尺寸合适。

2) 涂螺纹密封脂，接上钻具下入井中。

3) 下至鱼顶以上5m时开泵冲洗，待冲净后，加压打印。

4) 打印加压一般30kN ,特殊情况可适当增减，但增加钻压时不能超过50kN 。

5) 打印加压一次后立即起钻。

6、适用范围及用途：

探测井下落鱼鱼顶状态和套管情况的一种常用工具。

7、注意事项：

1) 铅模在搬运过程中必须轻拿轻放，严禁摔碰。运输时，应底部向上或横向放置，并用包装材料包装。

2) 由于铅模水眼小易堵塞，钻具应清洁无氧化铁屑。为防止堵塞，可每下钻300m～400m洗井一次。

3) 打印加压时，只能加压一次，不得重复打印。
